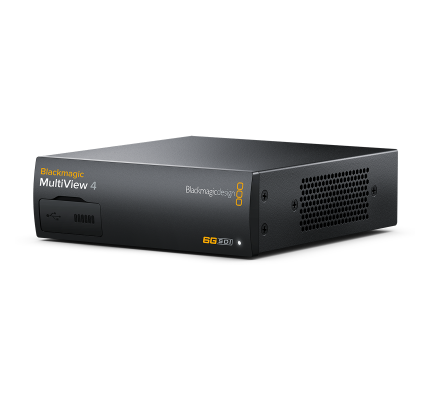

Blackmagic Design MultiView 4 (BM-HDL-MULTIP6G-04)

BLACKMAGIC DESIGN MULTIVIEW 4 (BM-HDL-MULTIP6G-04)

Blackmagic Design MultiView 4 pozwala za pomocą jednego wyświetlacza monitorować 4 całkowicie niezależne źródła wideo SDI. Urządzenie jest wyposażone w 4 wejścia 6G-SDI z funkcją Full Re-Synchronization, dzięki której można jednocześnie wyświetlać obrazy z dowolnie dobranymi klatkażami w formatach wideo SD, HD i Ultra HD. MultiView 4 pozwala wysyłać sygnał zarówno na wyświetlacze 1080 HD, jak i 2160p Ultra HD, umożliwiając tym samym połączenie ze zwykłymi telewizorami HD lub Ultra HD. Zaletą podłączenia modelu do telewizora lub monitora Ultra HD jest możliwość uzyskania na każdym z obrazów niezwykłej ostrości, jaką oferuje Ultra HD i prawdziwa rozdzielczość 1920 x 1080 HD.

ZAWARTOŚĆ ZESTAWU:

• • Blackmagic Design MultiView 4
  • Karta SD z oprogramowaniem i instrukcją

   SPECYFIKACJA:


   POŁĄCZENIA:

   Wejście wideo SDI:

   4 x 10-bitowe SD-SDI, HD-SDI i 6G-SDI

   Wyjście wideo SDI
   Loop:

   4 x 10-bitowe SD-SDI, HD-SDI i 6G-SDI

   Wyjście wideo SDI
   Multi View:

   1 x 10-bitowe HD-SDI i 10-bitowe 6G-SDI

   Wyjście wideo HDMI
   Multi View:

   1 x złącze HDMI typu A
   Wyjście obsługuje EDID monitora

   Funkcja Multi Rate:

   Automatyczne wykrywanie SD, HD lub 6G-SDI
   Jednoczesne odtwarzanie wideo 4K, HD i SD

   Aktualizacja:

   Szybki interfejs USB 2.0 (480 Mb/s) lub Ethernet

   Sterownie:

   Mocowany z przodu opcjonalny panel Teranex Mini Smart Panel z ekranem
   LCD, pokrętłem i sześcioma przyciskami

   Konfiguracja:

   Aktualizacja oprogramowania i ustawienie adresu IP poprzez Ethernet RJ45
   lub USB 2.0

   Funkcja Reclocking:

   Na wszystkich wyjściach SDI, automatyczne przełączanie między
   standardową rozdzielczością wideo, wysoką rozdzielczością i 6G-SDI


   STANDARDY:

   Obsługiwane formaty
   SD:

   525i29.97 NTSC, 625i25 PAL

   Obsługiwane formaty
   HD:

   720p/50; 720p/59,94; 720p/60
   1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50;
   1080p/59,94; 1080p/60
   1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30
   1080i/50; 1080i/59,94; 1080i60

   Obsługiwane formaty
   2K:

   2K DCI 23,98p, 2K DCI 24p, 2K DCI 25p, 2K 23,98 PsF, 2K 24 PsF,
   2K 25 PsF

   Obsługiwane formaty
   Ultra HD:

   2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30

   Obsługiwane formaty
   4K:

   2160p/24

   Zgodność z SDI:

   SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M,
   ITU-R BT.656 i ITU-R BT.601

   Rozdzielczość wideo
   SDI:

   Wejścia wideo SDI z możliwością przełączania między standardową
   rozdzielczością, wysoką rozdzielczością i 4K
   SDI z możliwością przełączania między standardową rozdzielczością
   SDI 270 Mb/s, HD-SDI 1,5 Gb/s, 3G-SDI i 6G-SDI

   Próbkowanie wideo SDI:

   4:2:2 i 4:4:4

   Próbkowanie audio SDI:

   Standardowa częstotliwość telewizora wynosząca 48 kHz i 24-bitowa

   Precyzja barw SDI:

   10-bitowa 4:2:2 i 4:4:4

   Przestrzeń barw SDI:

   Wejść YUV lub RGB
   Wyjsć YUV

   Automatyczna zmiana SDI:

   Automatyczny wybór między SD-SDI, HD-SDI i 6G-SDI każdego wyjścia,
   dzięki czemu każde wejście może funkcjonować na innym standardzie
   telewizyjnym

   Obsługa metadanych SDI:

   Video payload identification ancillary data as per SMPTE 352M.


   WYŚWIETLACZ:

   Opcjonalny panel
   Teranex Mini Smart Panel:

   Ekran LCD 1.5” do ustawień w menu


   OPROGRAMOWANIE:

   Oprogramowanie do
   sterowania:

   Dołączone darmowe oprogramowanie Multi View na Windows™ i Mac OS X™

   Aktualizacja oprogramowania
   wewnętrznego:

   Za pomocą dołączonej aplikacji aktualizacyjnej


   SYSTEM OPERACYJNY:

   MAC

   Mac OS X 10.10 Yosemite
   Mac OS X 10.11 El Capitan lub nowsze wersje

   Windows:

   Windows 8.1 lub Windows 10.


   WYMAGANIA ZASILANIA:

   Power Fail Protection

MultiView 4 settings preserved and restored instantly at power on.

Power Supply

IEC power cable required. 90 - 240V AC input.

Power over Ethernet

Can be powered via 48V DC using PoE+ (power over ethernet)

Power Consumption

16 Watts


   SPECYFIKACJA FIZYCZNA:

Dimensions (W×H×D)

140×44×170 mm

Weight

580 g


   SPECYFIKACJA ŚRODOWISKOWA:

Operating temperature

0°–40° C (32°–104° F)

Storage temperature

-20°–45° C (-4°–113° F)

Relative Humidity

0% to 90% non-condensing


   GWARANCJA:

Limited Manufacturer's Warranty

3 year
